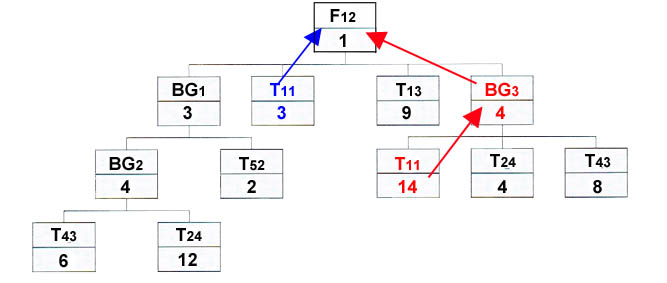

Das Produkt finden wir in Ebene 1 (blaue Markierung).
Zu lesen: für ein F12 werden an in dieser Ebene 3 Stück T11 benötigt.

Desweiteren (rote Marierung) finden wir das Teil T11 auch in der Baugruppe BG3.
Zu lesen: für eine Baugruppe BG3 werden 14 Stück von T11 benötigt und die Baugruppe BG3 wird gleich viermal für ein F12 eingesetzt. Diese Werte müssen multipliziert werden.

Also gilt für T11: (blauer Pfeil) = 3 x 1 = 3     +     (roter Pfeil) = 14 x 4 x 1 = 56     =     Zusammen macht das dann 59 Stück für ein F12.



Wir betrachten in diesem Beispiel ausschließlich das Kaufteil T11. Es kommt zweimal vor.

Einmal in Ebene 1 (blau markiert)
Dann in Ebene 2 (rot markiert)

Da das Bauteil T11 ein Produkt ist, welches an zwei unterschiedlichen Stellen im Fertigprodukt eingesetzt wird, muss der Einzelbedarf zum Schluss noch addiert werden..
